Komatsu PC750-6, PC750SE-6, PC750LC-6, PC800-6, PC800SE-6 Hydraulic Excavator Field Assembly Manual SEAW001803

$30.00

  • Type Of Manual: Field Assembly Manual
  • Manual ID: SEAW001803
  • Format: PDF
  • Size: 10.9MB
  • Number of Pages: 165

Description

  • Model List:

    • PC750-6 Hydraulic Excavator
    • PC750SE-6 Hydraulic Excavator
    • PC750LC-6 Hydraulic Excavator
    • PC800-6 Hydraulic Excavator
    • PC800SE-6 Hydraulic Excavator
  • 1. MAIN MENU
  • 2. COVER
  • 3. CONTENTS
  • 4. SPECIFICATIONS
  • 5. FIELD ASSEMBLING
  • 6. ASSEMBLING PROCEDURES, APPLICABLE EQUIPMENT AND SCHEDULE
  • 7. TRANSPORTATION
  • 8. PACKING STYLE FOR TRANSPORTATION
  • 9. LIST OF TOOLS FOR FIELD ASSEMBLING
  • 10. STANDARD TIGHTENING TORQUE
  • 11. ASSEMBLY OF BASE MACHINE
  • 11.1. A1 FITTING OF LEFT AND RIGHT TRACK FRAMES
  • 11.2. A2 ARRANGEMENT OF TRAVEL PIPE
  • 11.3. A3 INSTALLATION OF FOG
  • 11.4. A4 INSTALLATION OF RADIATOR COVER

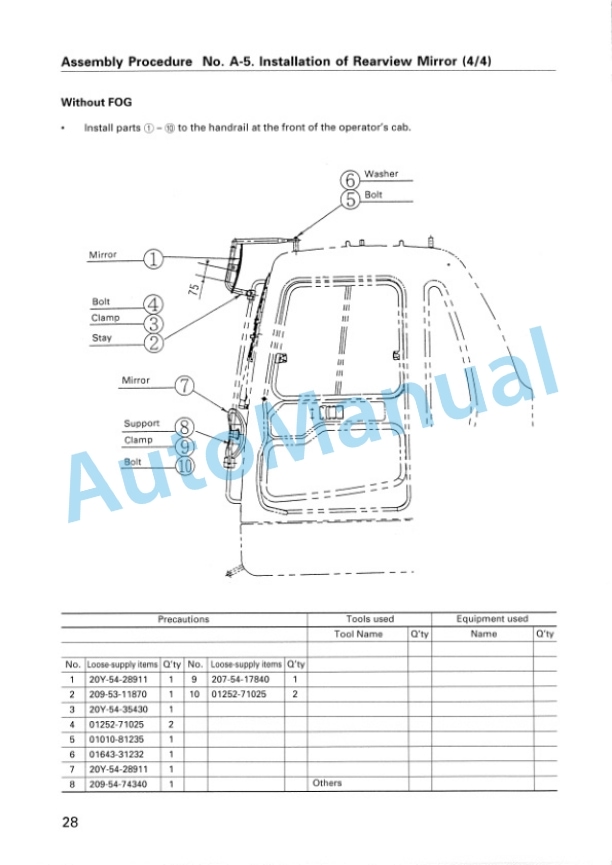

  • 11.5. A5 INSTALLATION OF REAR VIEW MIRROR
  • 11.6. A6 INSTALLATION OF HANDRAIL
  • 11.7. A7 INSTALLATION OF STEP
  • 11.8. A8 INSTALLATION OF LEFT SIDE STEP
  • 11.9. A9 SETTING OF MUFFLER TAIL TUBE
  • 11.10. A10 STICKING SHEET (TO COUNTERWEIGHT)
  • 11.11. A11 INSTALLATION OF COUNTERWEIGHT
  • 11.12. A12 INSTALLATION OF RADIO ANTENNA
  • 11.13. A13 INSTALLATION OF CAB TOP LIGHT
  • 11.14. A14 SETTING OF TRAVEL PIPE COVER
  • 11.15. A15 ADJUSTMENT OF TRACK TENSION
  • 11.16. A15A EXTENSION OF TRACK FRAME GAUGE (ONLY WHEN 3SPLIT PACKAGES ARE TRANSPORTED)
  • 11.17. A16 INSPECTION OF OIL AMOUNT AND WATER AMOUNT
  • 12. ASSEMBLING OF WORK EQUIPMENT
  • 12.1. B1 BOOM FOOT PIN, AND BOOM CYLINDER FOOT PIN
  • 12.2. B2 BOOM ASSEMBLY
  • 12.3. B3 RELIEVING REMAINING PRESSURE FROM HYDRAULIC CIRCUIT
  • 12.4. B4 INSTALLATION OF BOOM CYLINDER FOOT
  • 12.5. B5 ARRANGEMENT OF BOOM CYLINDER HOSE
  • 12.6. B6 INSTALLATION OF BOOM CYLINDER
  • 12.7. B7 INSTALLATION OF ARM CYLINDER
  • 12.8. B8 ARRANGEMENT OF ARM CYLINDER HOSE

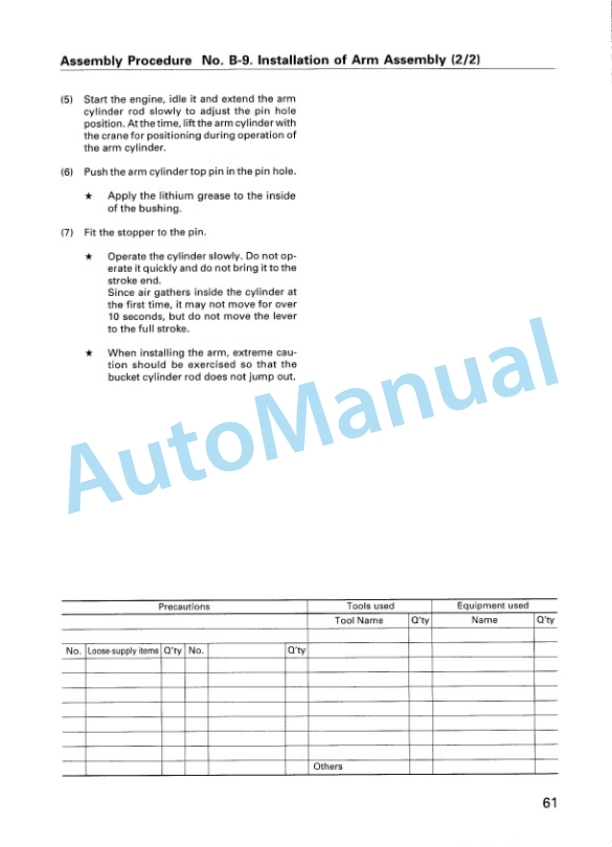

  • 12.9. B9 INSTALLATION OF ARM ASSEMBLY
  • 12.10. B10 ARRANGEMENT OF HOSE BETWEEN BOOM AND BUCKET CYLINDER
  • 12.11. B11 INSTALLATION OF BUCKET ASSEMBLY
  • 12.12. B12 LUBRICATION PIPING TO WORK EQUIPMENT
  • 12.13. B13 AIR BLEEDING FROM CYLINDER
  • 12.14. B14 WIRING OF WORK EQUIPMENT
  • 12.15. B15 GREASING OF ASSEMBLED WORK EQUIPMENT
  • 13. PROCEDURE FOR INSPECTION AND MAINTENANCE AFTER COMPLETION OF ASSEMBLY
  • 13.1. M1 INSPECTION OF OIL LEVEL IN HYDRAULIC TANK AND REFILL
  • 13.2. M2 REPLACEMENT OF RETURN FILTER (STANDARD FILTER TO FLUSHING FILTER)
  • 13.3. M3 FLUSHING OF HYDRAULIC CIRCUIT
  • 14. ASSEMBLING OF WORK EQUIPMENT OF LOADING SHOVEL
  • 14.1. CONTENTS
  • 14.2. C1 RELEASEING RESIDUAL PRESSURE IN HYDRAULIC CIRCUIT
  • 14.3. C2 PULLING OUT BOOM FOOT PIN AND BOOM CYLINDER FOOT PIN
  • 14.4. C3 INSTALLATION OF BOOM AND ARM ASSEMBLY
  • 14.5. C4 INSTALLATION OF FLUSHING PIPING BETWEEN CHASSIS AND BOOM
  • 14.6. C5 INSTALLATION OF FLUSHING PIPING FOR BOOM CYLINDER AND ARM CYLINDER
  • 14.7. C6 INSTALLATION OF FLUSHING PIPING FOR BUCKET CYLINDER
  • 14.8. C7 INSTALLATION OF FLUSHING PIPING FOR BOTTOM DUMP CYLINDER
  • 14.9. C8 INSTALLATION OF BOOM CYLINDER
  • 14.10. C9 ISTALLATION OF BOOM CYLINDER FOOT
  • 14.11. C10 INSTALLATION OF BOOM CYLINDER HOSES
  • 14.12. C11 INSTALLATION OF BOOM CYLINDER ROD PIN
  • 14.13. C12 INSTALLATION OF ARM CYLINDER HOSES
  • 14.14. C13 INSTALLATION OF BUCKET CYLINDER

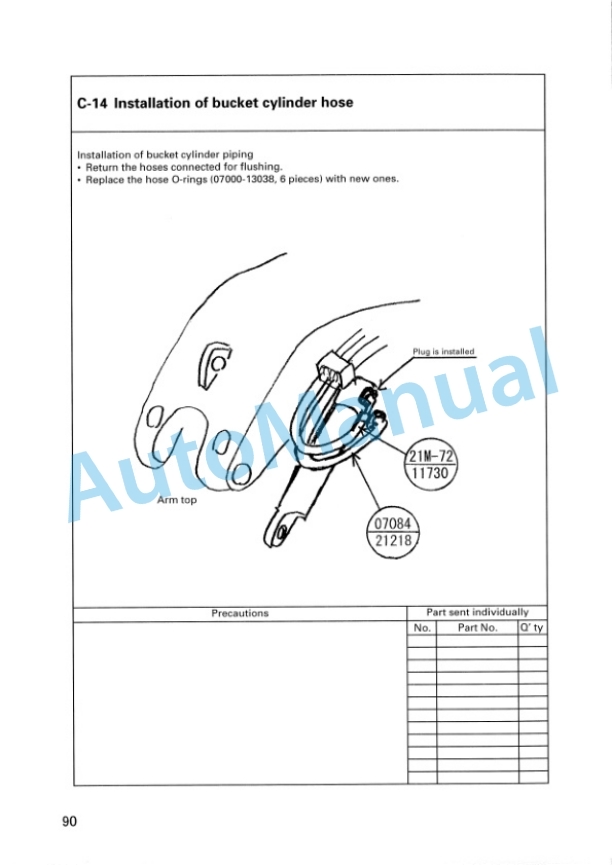

  • 14.15. C14 INSTALLATION OF BUCKET CYLINDER HOSE
  • 14.16. C15 INSTALLATION OF CONNECTING HOSES BETWEEN CHASSIS AND BOOM TOP
  • 14.17. C16 INSTALLATION OF BOTTOM DUMP CYLINDER HOSES
  • 14.18. C17 INSTALLATION OF BUCKET ASSEMBLY
  • 14.19. C18 INSTALLATION OF WORKING LAMPS
  • 14.20. C19 INSTALLATION OF WORK EQUIPMENT FREASE PIPING
  • 14.21. C20 GREASING AFTER ASSEMBLING OF WORK EQUIPMENT
  • 14.22. C21 BLEEDING AIR FROM WORK EQUIPMENT CIRCUIT
  • 14.23. C22 FLUSHING OF WORK EQUIPMENT PIPING
  • 14.24. C23 CHECKING OIL LEVEL IN HYDRAULIC TANK AND ADDING OIL

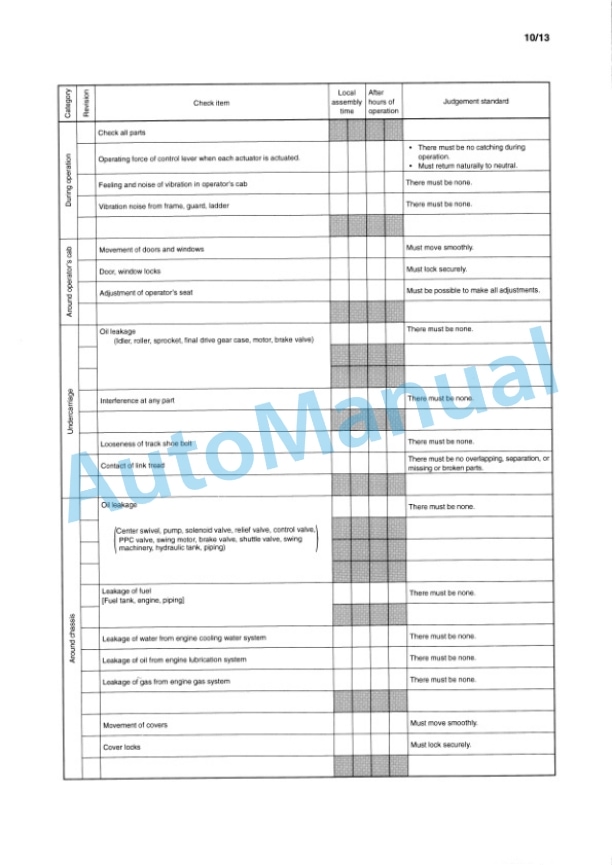

  • 15. FIELD ASSEMBLY INSPECTION REPORT
